储气罐介质分类

氧气罐

品牌：申江牌储气罐

容积：0.1～100【m3】

工作压力：-0.1【MPa】

材质：Q345R\SUS304

介质：空气、蒸汽、氮气、氧气、水s

使用年限：10~15年

产品介绍：氧气罐，又称氮气缓冲罐

应用范围：是用来缓冲系统的压力波动，使系统工作更平稳备

全国订购热线：13636629949 在线咨询+

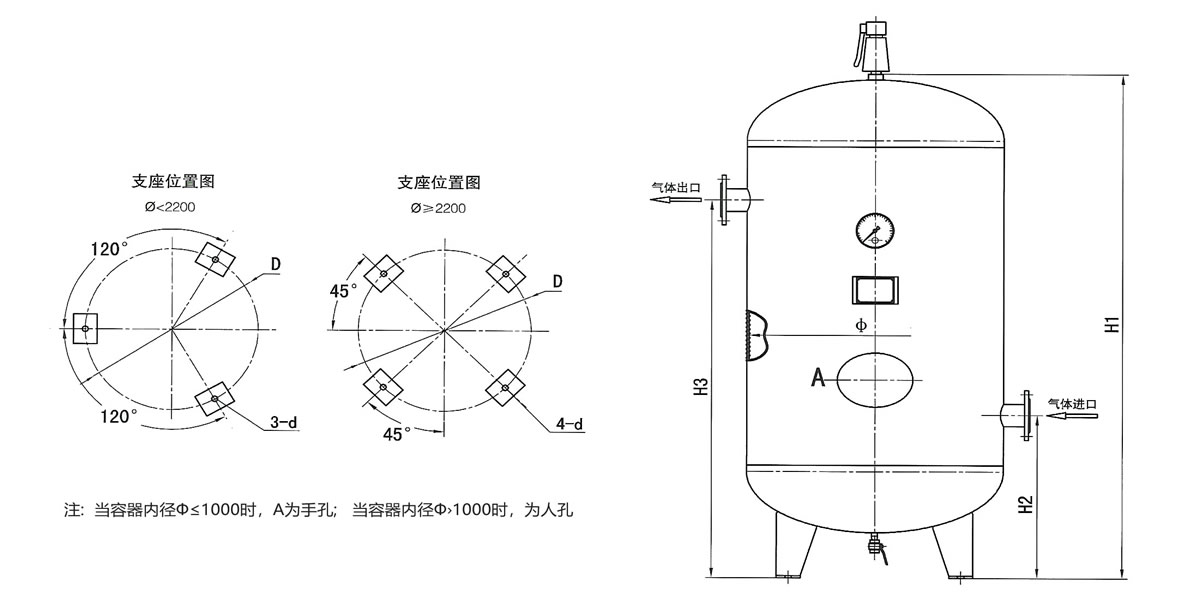

CAD氧气罐图纸

序号	规格	设计温度°C	容量总高 H1	容器内径φ	进气口			出气口			支座		安全阀接口	排污阀接口
	容积/工作压力				H2	DN	螺纹式	H3	DN	螺纹式	D	d
1	0.3/0.8	110	1308	600	504		Rp11/2	954		Rp11/2	420	20	Rp3/4	R1/2
2	0.3/1.0		1308		504			954
3	0.3/1.3		1310		505			955
4	0.3/1.6		1310		505			955
5	0.6/0.8	110	2058	600	654		Rp11/2	1654		Rp11/2	420	20	Rp3/4	R1/2
6	0.6/1.0		2058		654			1654
7	0.6/1.3		2060		655			1655
8	0.6/1.6		2060		655			1655
9	1.0/0.8	110	2183	800	729	65	Rp11/2	1729	65	Rp11/2	560	24	Rp1	R1/2
10	1.0/1.0		2185		730			1730
11	1.0/1.3		2187		731			1731
12	1.0/1.6		2189		732			1732
13	1.5/0.8	110	2689	850	722	65	Rp2	2222	65	Rp2	595	24	Rp1	R1/2
14	1.5/1.0		2691		723			2223
15	1.5/1.3		2693		724			2224
16	1.5/1.6		2695		725			2225
17	2.0/0.8	110	2770	1000	760	80	Rp2	2310	80	Rp2	700	24	Rp11/4	R1/2
18	2.0/1.0		2772		761			2311
19	2.0/1.3		2774		762			2312
20	2.0/1.6		2776		763			2313
21	3.0/0.8	110	2930	1200	860	80		2360	80		906	24	Rp11/2	R3/4
22	3.0/1.0		2932		861			2361
23	3.0/1.3		2936		863			2363
24	3.0/1.6		2950		870			2370
25	4.0/0.8	110	3022	1400	911	100		2411	100		1050	24	Rp11/2	R3/4
26	4.0/1.0		3024		912			2412
27	4.0/1.3		3028		914			2414
28	4.0/1.6		3032		916			2416
29	5.0/0.8	110	3522	1400	911	100		2911	100		1050	24	Rp2	R3/4
30	5.0/1.0		3524		912			2912
31	5.0/1.3		3528		914			2914
32	5.0/1.6		3532		916			2916
33	6.0/0.8	110	4022	1400	911	100		3311	100		1050	24	Rp2	R3/4
34	6.0/1.0		4024		912			3312
35	6.0/1.3		4028		914			3314
36	6,0/1.6		4032		916			3316
37	8.0/0.8	110	3676	1800	1083	100		2883	100		1350	30	Rp2	R1
38	8.0/1.0		3678		1084			2884
39	8.0/1.3		3714		1102			2902
40	8.0/1.6		3718		1104			2904
41	10/0.8	110	4296	1800	1083	150		3483	150		1350	30	Rp21/2	R1
42	10/1.0		4298		1084			3484
43	10/1.3		4304		1087			3487
44	10/1.6		4308		1089			3489

★本表中0.3m³ 、0.6m³ 二种规格储气罐进出口为螺纹接头。
★本表中1.0m³、1.5m³、2.0m³三种规格储气罐进出口为螺纹接头和法兰两种。
